Rating: 1325 LPM, 285 psi (19.7 bar, 1965 kPa)
Flange: 3″
Meter Construction: Steel Case, Aluminum Element
Seals: Buna/Viton® as noted by catalog number
Maximum Pressure: 285 psi (as listed by catalog number)
Temperature: -40° to 185° F
Meter Classes | Description | Bearing Material |
---|---|---|
1 | Refined petroleum products | Ni-Resist* |
16 | Alternative fuels and solvents | Carbon |
*carbon bearings are standard on some meter sizes of this class, please consult factory.
MSAA30A1 METER WITH REGISTRATION
CATALOG NUMBER |
FLOW |
UNIT OF MEASURE |
SEALS |
TEMP. COMP. |
W&M APPROVAL |
|
MECHANICAL REGISTRATION |
||||||
MSAA30A1-MECH-NP#2 |
L-R |
WH GAL |
VITON® |
NO |
NIST |
|
MSAA30AT1-MECH-WP#1* |
L-R |
DEKALITRES |
VITON® |
YES |
OIML |
MSAA30P1 METER LESS REGISTER AND GEAR PLATE
CATALOG NUMBER |
FLOW |
UNIT OF MEASURE |
SEALS |
W&M APPROVAL |
|
LESS REGISTER AND GEAR PLATE |
|||||
MSAA30P1-LRG#1 |
L-R |
WH GAL |
BUNA |
NIST |
MSAA30S1 METER WITH POD (PULSE OUTPUT DEVICE)
CATALOG NUMBER |
FLOW |
UNIT OF MEASURE |
SEALS |
W&M APPROVAL |
|
POD (PULSE OUTPUT DEVICE) |
|||||
MSAA30S1-POD#1 |
L-R |
WH GAL |
VITON® |
NIST |
|
MSAA30S1-POD#2 |
L-R |
LITRES |
VITON® |
NIST |
MSAA30A2
METER WITH REGISTER
CATALOG NUMBER |
FLOW |
PRESSURE |
UNIT OF MEASURE |
TEMP COMP. |
WEIGHTS & MEASURES |
|
MECHANICAL REGISTRATION |
||||||
MSAA30AT2-MECH-NP#1 |
L-R |
285 |
WH GAL |
Y |
NIST |
|
MSAA30AT2-MECH-NP#2 |
R-L |
285 |
WH GAL |
Y |
NIST |
MSAA30S2
MSAA30 METER WITH POD (PULSE OUTPUT DEVICE)
CATALOG NUMBER |
FLOW |
PRESSURE |
UNIT OF MEASURE |
TEMP COMP. |
WEIGHTS & MEASURES |
|
POD (PULSE OUTPUT DEVICE) |
||||||
MSAA30S2-POD#1 |
L-R |
285 |
WH GAL |
N |
NIST |
Use the chart below to determine maximum meter flow rate relative to meter bearing material and product viscosity:
If the plotted point is above the bearing material slope, you are outside the allowable pressure loss for the specified meter and bearing. You should either chose a larger meter, reduce flow rate, or consider alternative bearing materials.

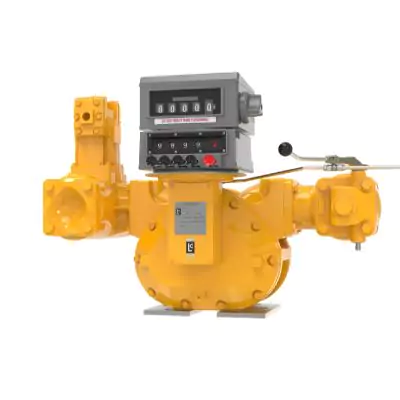

M30K16
METER WITH REGISTER + PRESET VALVE + PRESET + STRAINER + AIR ELIMINATOR
CATALOG NUMBER |
FLOW |
UNIT OF MEASURE |
SEALS |
PRESET |
VALVE TYPE |
VALVE OUTLET |
STRAINER TYPE |
MESH |
AIR ELIM. |
W&M APPROVAL |
|
MECHANICAL REGISTRATION |
|||||||||||
M30K16-MECH-NP#1 |
L-R |
LITRES |
PTFE |
5-DIGIT |
MECH |
FRONT |
STD |
40 |
MECH |
NIST |
M30S16
METER WITH POD (PULSE OUTPUT DEVICE)
CATALOG NUMBER |
FLOW |
UNIT OF MEASURE |
SEALS |
W&M APPROVAL |
|
POD (PULSE OUTPUT DEVICE) |
|||||
M30S16-POD#1 |
L-R |
LITRES |
PTFE |
OIML |
MSAA30S16
METER WITH POD (PULSE OUTPUT DEVICE)
CATALOG NUMBER |
FLOW |
UNIT OF MEASURE |
SEALS |
W&M APPROVAL |
|
POD (PULSE OUTPUT DEVICE) |
|||||
MSAA30S16-POD#1 |
L-R |
LITRES |
VITON® |
NIST |
