Rating: 275 LPM, 150 psi (10.3 bar, 1034 kPa)
Flange: 1-1/2″, 2″
Meter Construction: Aluminum or Stainless Steel
Seals: Buna/Viton®as noted by catalog number
Maximum Pressure: 150psi (as listed by catalog number)
Temperature: -40° to 185° F"
Meter Classes | Description | Bearing Material |
---|---|---|
1 | Refined petroleum products | Ni-Resist* |
2 | Aviation and jet fuel | Ni-Resist* |
3 | Liquid sugars, sweeteners, syrups, vegetable oils | Ni-Resist* |
4 | Treated waters and solvents where no red metals are allowed | Carbon |
14 | Crude oil | Ni-Resist |
16 | General solvents | Carbon |
*carbon bearings are standard on some meter sizes of this class, please consult factory.
*Teflon bearings optional on some meter sizes, please consult factory.
M5A1 METER WITH REGISTERATION
CATALOG NUMBER | FLOW | UNIT OF MEASURE | SEALS | Software | W&M APPROVAL |
LCR.IQ® REGISTRATION | |||||
M5A1-LCR.IQ-I#1 | L-R | 1/10 GAL | BUNA | N/A | NIST |
M5A1-LCR.IQ-I#2 | L-R | LITRES | BUNA | N/A | INTL |
LCR®600 REGISTRATION | |||||
M5A1-LCR600-E#1 | L-R | 1/10 GAL | BUNA | SL600, ST600 | NIST |
MECHANICAL REGISTRATION | |||||
M5A1-MECH-NP#1 | L-R | LITRES | VITON® | N/A | OIML |
M5A1-MECH-NP#2 | R-L | 1/10 GAL | BUNA | N/A | NIST |
M5A1-MECH-NP#3 | L-R | 1/10 GAL | BUNA | N/A | NIST |
M5A1-MECH-WP#1* | L-R | 1/10 GAL | VITON® | N/A | NIST |
SETUP FOR ELECTRONIC REGISTRATION | |||||
M5A1-SUFE#1 | L-R | 1/10 GAL | BUNA | N/A | NIST |
M5C1 METER WITH REGISTER + STRAINER + AIR ELIMINATOR
CATALOG NUMBER |
FLOW |
UNIT OF MEASURE |
SEALS |
STRAINER TYPE |
MESH |
AIR ELIM. |
CHECK VALVE |
SOFTWARE |
W&M APPROVAL |
LCR.IQ® REGISTRATION |
|||||||||
M5C1-LCR.IQ-I#1 |
L-R |
1/10 GAL |
BUNA |
STD |
40 |
MECH |
METAL INLET |
N/A |
NIST |
M5C1-LCR.IQ-I#2 |
R-L |
1/10 GAL |
BUNA |
STD |
40 |
MECH |
METAL INLET |
N/A |
NIST |
M5C1-LCR.IQ-I#3 |
L-R |
1/10 GAL |
VITON® |
STD |
40 |
MECH |
METAL INLET |
N/A |
NIST |
M5C1-LCR.IQ-I#4 |
L-R |
LITRES |
BUNA |
STD |
40 |
MECH |
METAL INLET |
N/A |
NIST |
M5C1-LCR.IQ-I#5 |
L-R |
LITRES |
BUNA |
STD |
40 |
MECH |
METAL INLET |
N/A |
OIML (CERT) |
LCR®-II REGISTRATION |
|||||||||
M5C1-LCR2-I#1 |
L-R |
1/10 GAL |
BUNA |
STD |
40 |
MECH |
NA |
SL200 ST200 |
NIST |
M5C1-LCR2-I#2 |
L-R |
1/10 GAL |
VITON® |
STD |
40 |
MECH |
NA |
SL200 ST202 |
NIST |
M5C1-LCR2-I#3 |
L-R |
1/10 GAL |
BUNA |
STD |
20 |
MECH |
NA |
SL200 ST200 |
NIST |
LCR®600 REGISTRATION |
|||||||||
M5C1-LCR600-I#1 |
L-R |
1/10 GAL |
BUNA |
STD |
40 |
MECH |
NA |
SL600 ST600 |
NIST |
M5C1 METER WITH REGISTER + STRAINER + AIR ELIMINATOR
CATALOG NUMBER |
FLOW |
UNIT OF MEASURE |
SEALS |
STRAINER TYPE |
MESH |
AIR ELIM. |
CHECK VALVE |
SOFTWARE |
W&M APPROVAL |
MECHANICAL REGISTRATION |
|||||||||
M5C1-MECH-NP#1 |
L-R |
LITRES |
BUNA |
STD |
40 |
MECH |
NA |
N/A |
OIML |
M5C1-MECH-NP#2 |
L-R |
1/10 GAL |
BUNA |
STD |
40 |
MECH |
NA |
N/A |
NIST |
M5C1-MECH-NP#3 |
L-R |
LITRES |
BUNA |
STD |
40 |
MECH |
NA |
N/A |
AUST |
M5C1-MECH-NP#4 |
R-L |
LITRES |
BUNA |
STD |
40 |
MECH |
NA |
N/A |
NIST |
M5C1-MECH-NP#5 |
L-R |
1/10 GAL |
VITON® |
STD |
40 |
MECH |
NA |
N/A |
NIST |
M5C1-MECH-NP#7 |
L-R |
LITRES |
BUNA |
STD |
40 |
MECH |
NA |
N/A |
NIST |
M5C1-MECH-NP#8 |
L-R |
LITRES |
BUNA |
STD |
40 |
MECH |
NA |
N/A |
NIST |
POD (PULSE OUTPUT DEVICE) |
|||||||||
M5C1-POD#1 |
L-R |
1/10 GAL |
BUNA |
STD |
40 |
MECH |
NA |
N/A |
NIST |
M5C1-POD#2 |
L-R |
LITRES |
VITON® |
STD |
40 |
MECH |
NA |
N/A |
OIML |
SETUP FOR ELECTRONIC REGISTRATION |
|||||||||
M5C1-SUFE#1 |
L-R |
LITRES |
BUNA |
STD |
40 |
MECH |
NA |
N/A |
NIST |
M5C1-SUFE#2 |
L-R |
1/10 GAL |
BUNA |
STD |
40 |
MECH |
NA |
N/A |
NIST |
M5E1 METER WITH REGISTER + PRINTER
CATALOG NUMBER |
FLOW |
UNIT OF MEASURE |
SEALS |
PRINTER TYPE |
W&M APPROVAL |
MECHANICAL REGISTRATION |
|||||
M5E1-MECH-NP#2 |
L-R |
1/10 GAL |
BUNA |
FACE DOWN |
NIST |
M5G1 METER WITH REGISTER + STRAINER + AIR ELIMINATOR + PRINTER
CATALOG NUMBER |
FLOW |
UNIT OF MEASURE |
SEALS |
STRAINER TYPE |
MESH |
AIR ELIM. |
CHECK VALVE |
PRINTER TYPE |
W&M APPROVAL |
MECHANICAL REGISTRATION |
|||||||||
M5G1-MECH-NP#1 |
L-R |
LITRES |
BUNA |
STD |
20 |
MECH |
METAL INLET |
FACE DOWN |
CAN |
M5G1-MECH-NP#2 |
L-R |
1/10 GAL |
BUNA |
STD |
20 |
MECH |
N/A |
FACE DOWN |
NIST |
M5G1-MECH-NP#4 |
L-R |
1/10 GAL |
BUNA |
STD |
80 |
MECH |
N/A |
FACE DOWN |
NIST |
M5G1-MECH-NP#5 |
L-R |
LITRES |
BUNA |
STD |
20 |
MECH |
N/A |
FACE DOWN |
NIST |
M5I1 METER WITH REGISTER AND PRESET VALVE
CATALOG NUMBER |
FLOW |
UNIT OF MEASURE |
SEALS |
VALVE TYPE |
VALVE OUTLET |
SOFTWARE |
W&M APPROVAL |
LCR.iQ® REGISTRATION |
|||||||
M5I1-LCR.IQ-I#1 |
L-R |
LITRES |
BUNA |
BLOCK (24 VDC) |
INLINE |
N/A |
OIML |
M5I1-LCR.IQ-I#2 |
L-R |
WH GAL |
BUNA |
BLOCK (24 VDC) |
INLINE |
N/A |
OIML |
M5A2 METER WITH REGISTER
CATALOG NUMBER |
FLOW |
PRESSURE |
UNIT OF MEASURE |
TEMP COMP. |
W&M APPROVAL |
|
LCR.iQ® REGISTRATION |
||||||
M5A2-LCR.IQ-I#1 |
L-R |
285 |
WH GAL |
N |
NIST |
|
M5AT2-LCR.IQ-I#1 |
L-R |
285 |
WH GAL |
Y |
NIST |
|
MECHANICAL REGISTRATION |
||||||
M5A2-MECH-NP#1 |
L-R |
285 |
WH GAL |
N |
NIST |
|
M5A2-MECH-NP#2 |
L-R |
285 |
1/10 GAL |
N |
NIST |
|
M5A2-MECH-NP#3 |
L-R |
285 |
LITRES |
N |
OIML |
|
M5A2-MECH-NP#4 |
R-L |
285 |
1/10 GAL |
N |
NIST |
|
M5A2-MECH-NP#5 |
L-R |
285 |
LITRES |
N |
AUST |
|
M5A2-MECH-NP#6 |
L-R |
285 |
LITRES |
N |
NIST |
M5C2 METER WITH REGISTER + STRAINER + AIR ELIMINATOR
CATALOG NUMBER |
FLOW |
PRESSURE |
UNIT OF MEASURE |
STRAINER TYPE |
MESH |
AIR ELIM. |
TEMP COMP. |
W&M APPROVAL |
|
MECHANICAL REGISTRATION |
|||||||||
M5C2-MECH-NP#1 |
L-R |
150 |
WH GAL |
STD |
40 MESH |
MECH |
N |
NIST |
|
M5C2-MECH-NP#2 |
R-L |
150 |
1/10 GAL |
STD |
40 MESH |
MECH |
N |
NIST |
|
M5C2-MECH-NP#3 |
L-R |
150 |
1/10 GAL |
STD |
40 MESH |
MECH |
N |
NIST |
|
M5C2-MECH-NP#4 |
L-R |
150 |
LITRES |
STD |
40 MESH |
MECH |
N |
OIML |
|
M5C2-MECH-NP#5 |
L-R |
150 |
LITRES |
STD |
40 MESH |
MECH |
N |
AUST |
|
M5C2-MECH-WP#1 |
L-R |
150 |
11/10 GAL |
STD |
40 MESH |
MECH |
N |
NIST |
|
LESS REGISTER & GEAR PLATE |
|||||||||
M5C2-LRG#1 |
L-R |
150 |
1/10 GAL |
STD |
40 MESH |
MECH |
N |
NIST |
M5P2 METER LESS REGISTER AND GEAR PLATE
CATALOG NUMBER |
FLOW |
PRESSURE |
UNIT OF MEASURE |
W&M APPROVAL |
|
LESS REGISTER & GEAR PLATE |
|||||
M5P2-LRG#1 |
L-R |
285 |
WH GAL |
NIST |
M5S2 METER WITH POD (PULSE OUTPUT DEVICE)
CATALOG NUMBER |
FLOW |
PRESSURE |
UNIT OF MEASURE |
W&M APPROVAL |
|
POD (PULSE OUTPUT DEVICE) |
|||||
M5S2-POD#1 |
L-R |
285 |
WH GAL |
NIST |
|
M5S2-POD#2 |
L-R |
286 |
LITRES |
INMETRO (BRAZIL) |
|
M5S2-POD#3 |
L-R |
286 |
LITRES |
OIML |
|
M5S2-POD#4 |
L-R |
286 |
LITRES |
AUST |
M5P4 METER LESS REGISTER AND GEAR PLATE
CATALOG NUMBER |
FLOW |
UNIT OF MEASURE |
SEAL |
|
LESS REGISTER & GEAR PLATE |
||||
M5P4-LRG#1 |
L-R |
1/10 GAL |
BUNA |
|
M5P4-LRG#2 |
L-R |
LITRES |
BUNA |

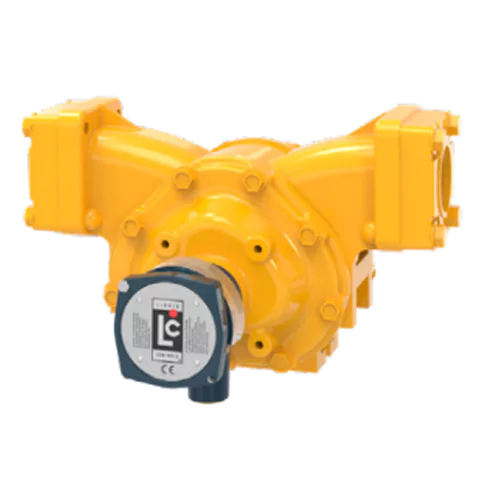

M5S4 METER WITH POD (PULSE OUTPUT DEVICE)
CATALOG NUMBER |
FLOW |
UNIT OF MEASURE |
SEAL |
|
POD (PULSE OUTPUT |
||||
M5S4-POD#1 |
L-R |
1/10 GAL |
BUNA |
M5I16 METER WITH REGISTER + PRESET + PRESET VALVE
CATALOG NUMBER |
FLOW |
UNIT OF MEASURE |
PRESET |
SEALS |
VALVE TYPE |
VALVE OUTLET |
W&M APPROVAL |
|
MECHANICAL REGISTRATION |
||||||||
M5I16-MECH-NP#1 |
L-R |
1/10 GAL |
4-DIGIT |
PTFE |
MECH |
UP |
NIST |
|
M5I16-MECH-NP#2 |
L-R |
LITRES |
4-DIGIT |
PTFE |
MECH |
UP |
NIST |
M5P16 METER LESS REGISTER AND GEAR PLATE
CATALOG NUMBER |
FLOW |
UNIT OF MEASURE |
SEALS |
W&M APPROVAL |
|
LESS REGISTER & GEAR PLATE |
|||||
M5P16-LRG#1 |
L-R |
1/10 GAL |
PTFE |
NIST |
M5S16 METER WITH POD (PULSE OUTPUT DEVICE)
CATALOG NUMBER |
FLOW |
UNIT OF MEASURE |
SEALS |
W&M APPROVAL |
|
POD (PULSE OUTPUT DEVICE) |
|||||
M5S16-POD#1 |
L-R |
1/10 GAL |
PTFE |
NIST |
Use the chart below to determine maximum meter flow rate relative to meter bearing material and product viscosity:
If the plotted point is above the bearing material slope, you are outside the allowable pressure loss for the specified meter and bearing. You should either chose a larger meter, reduce flow rate, or consider alternative bearing materials.
