Rating:
(4″) – 2268 LPM, 275 psi (19 bar, 1900 kPa);
(6″) – 3,800 LPM, 275 psi (19 bar, 1900 kPa)
Flange: 4″, 6″
Meter Construction: Aluminum
Seals: Buna/Viton® as noted by catalog number
Maximum Pressure: 275 psi (as listed by catalog number)
Temperature: -40° to 185° F
Meter Classes | Description | Bearing Material |
---|---|---|
2 | Aviation fuels including jet A, jet A-1, avgas | Ni-Resist* |
*(carbon bearings are standard on some meter sizes of this class, please consult factory)

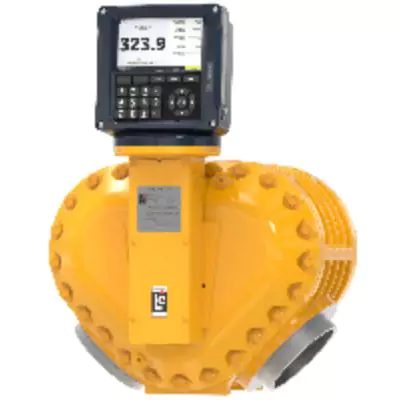

M80A2 METER WITH REGISTER
CATALOG NUMBER |
FLOW |
PRESSURE |
UNIT OF MEASURE |
HOUSING TYPE |
PORT ORIENTATION |
TEMP COMP. |
W&M APPROVAL |
|
LCR.iQ® REGISTRATION |
||||||||
M80A2-LCR.IQ-I#1 |
R-L |
275 |
WH GAL |
6-BOLT ELBOW HOUSING |
HIGH |
N |
NIST |
|
M80A2-LCR.IQ-I#2 |
L-R |
275 |
WH GAL |
VICTAULIC |
LOW |
N |
NIST |
|
M80A2-LCR.IQ-I#3 |
L-R |
275 |
WH GAL |
6-BOLT ELBOW HOUSING |
LOW |
N |
NIST |
|
M80A2-LCR.IQ-I#4* |
L-R |
275 |
LITRES |
6-BOLT ELBOW HOUSING |
HIGH |
N |
OIML |
|
M80A2-LCR.IQ-I#5 |
L-R |
275 |
LITRES |
6-BOLT ELBOW HOUSING |
LOW |
N |
CAN |
|
M80AT2-LCR.IQ-I#1 |
L-R |
275 |
WH GAL |
6-BOLT ELBOW HOUSING |
LOW |
Y |
NIST |
|
SETUP FOR ELECTRONIC REGISTRATION |
||||||||
M80A2-SUFE#1 |
L-R |
150 |
WH GAL |
VICTAULIC |
LOW |
N |
NIST |
|
M80A2-SUFE#2 |
L-R |
275 |
WH GAL |
6-BOLT ELBOW HOUSING |
HIGH |
N |
NIST |
*VITON® ELASTOMERS
M80P2 METER LESS REGISTER AND GEAR PLATE
CATALOG NUMBER |
FLOW |
PRESSURE |
UNIT OF MEASURE |
HOUSING TYPE |
PORT ORIENTATION |
TEMP COMP. |
W&M APPROVAL |
|
LESS REGISTER AND GEAR PLATE |
||||||||
M80P2-LRG#1 |
L-R |
275 |
WH GAL |
6-BOLT ELBOW HOUSING |
HIGH |
N |
NIST |
M80S2 METER WITH POD (PULSE OUTPUT DEVICE)
CATALOG NUMBER |
FLOW |
PRESSURE |
UNIT OF MEASURE |
HOUSING TYPE |
PORT ORIENTATION |
TEMP COMP. |
W&M APPROVAL |
|
POD (PULSE OUTPUT DEVICE) |
||||||||
M80S2-POD#1 |
L-R |
275 |
WH GAL |
6-BOLT ELBOW HOUSING |
LOW |
N |
NIST |
|
M80S2-POD#2 |
R-L |
275 |
LITRES |
6-BOLT ELBOW HOUSING |
LOW |
N |
OIML |
Use the chart below to determine maximum meter flow rate relative to meter bearing material and product viscosity:
If the plotted point is above the bearing material slope, you are outside the allowable pressure loss for the specified meter and bearing. You should either chose a larger meter, reduce flow rate, or consider alternative bearing materials.
